產(chǎn)品應(yīng)用
橡膠活性劑和硫化促進(jìn)劑
納米氧化鋅分散性好，疏松多孔，流動性好，熔煉時易分散，膠料生熱小，作為硫化活性劑加入目標(biāo)產(chǎn)品的膠料中活性更強，改善硫化橡膠的微結(jié)構(gòu)、提高橡膠制品的光潔度、機械強度、撕裂強度，耐熱氧化性能，并具有抗老化、抗摩擦著火、延長使用壽命等優(yōu)點，用量為普通氧化鋅30-50%情況下，可使橡膠輪胎側(cè)面膠的抗折性能由10萬次提高到50萬次，能有效降低企業(yè)的生產(chǎn)成本。
陶瓷結(jié)晶劑
納米氧化鋅具有納米效應(yīng)，粒徑小，比表面積大，比普通氧化鋅擁有更高的化學(xué)活性，可以顯著降低材料的燒結(jié)致密化程度，節(jié)約能源，使陶瓷材料的組成結(jié)構(gòu)致密化、均勻化，改善陶瓷材料的性能。由于其體積效應(yīng)和高分散能力,可不需加工磨碎便可直接使用,和普通氧化鋅相比其用量可減少30%-50%,陶瓷制品的燒結(jié)溫度比普通氧化鋅降低40-60℃，還可以使陶瓷制品具有抗菌、自潔凈功能。潤滑油或潤滑脂的抗氧劑
納米氧化鋅具有很強的化學(xué)活性，可以捕捉自由基，從而破壞自由基鏈反應(yīng)。同時納米氧化鋅是兩性氧化物，能夠中和潤滑油碳?xì)滏溕想S時間推移積累的酸，可以延長潤滑油的使用期限。紫外吸收劑
納米氧化鋅可以吸收紫外線，產(chǎn)生電子躍遷，從而起到吸收阻隔中波紫外線(UVB)和長波紫外線(UVA)的作用。由于納米氧化鋅粒徑小，極大的提高了單位添加量的紫外線吸收率。納米氧化鋅為無機金屬氧化物，可保持長期穩(wěn)定不降解，從而可以保證其紫外線屏蔽作用長期穩(wěn)定有效。該產(chǎn)品適用于紫外光輻射較強的環(huán)境中，可應(yīng)用于木質(zhì)的家具保護(hù)涂層、樹脂、塑料和橡膠，以及防曬化妝品等產(chǎn)品中。防霉抑菌劑
納米氧化鋅是一種自激活的半導(dǎo)體材料，在紫外光和可見光的照射下 ，會自行分解出自由移動的電子，同時留下正電荷的電子空穴。 空穴可以與氧化鋅表面的氧、水反應(yīng)，生成羥基自由基、活性氧等，從而引起一系列的生物反應(yīng) ?？捎行У难趸?、降解生物質(zhì)，從而起到防霉、抗菌的作用。由于納米氧化鋅的納米效應(yīng)，使其比表面積顯著增大、光催化氧化活性更高，具有更高效的抗菌、抑菌、防霉的性能，抑菌率可達(dá)到99%以上，防霉0級?？蓱?yīng)用于涂料、密封膠、塑料、橡膠、紡織產(chǎn)品的抗菌防霉。

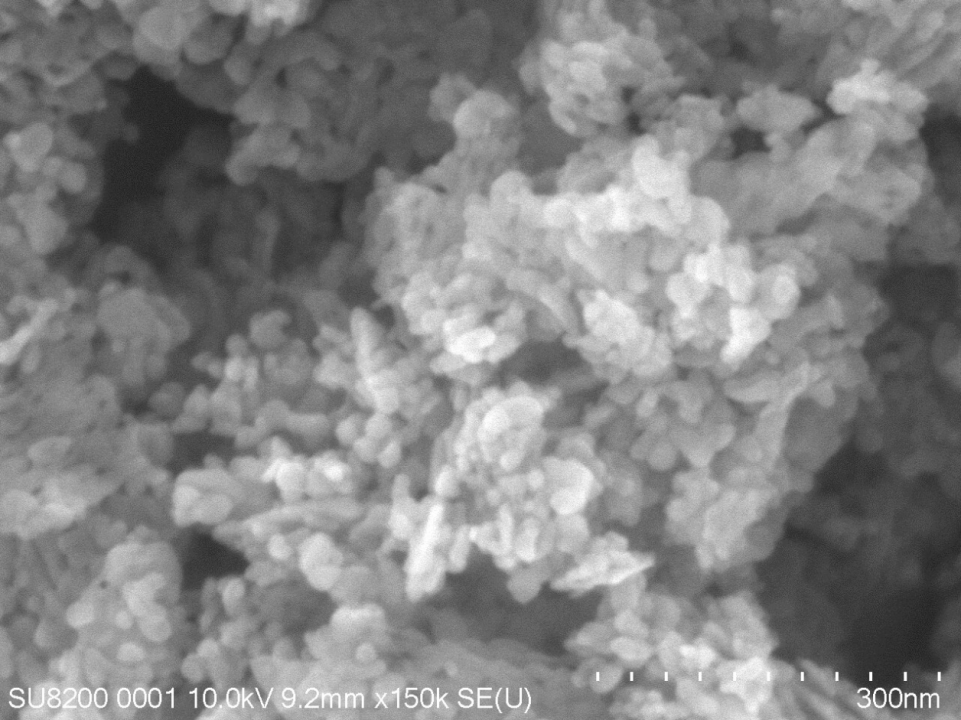

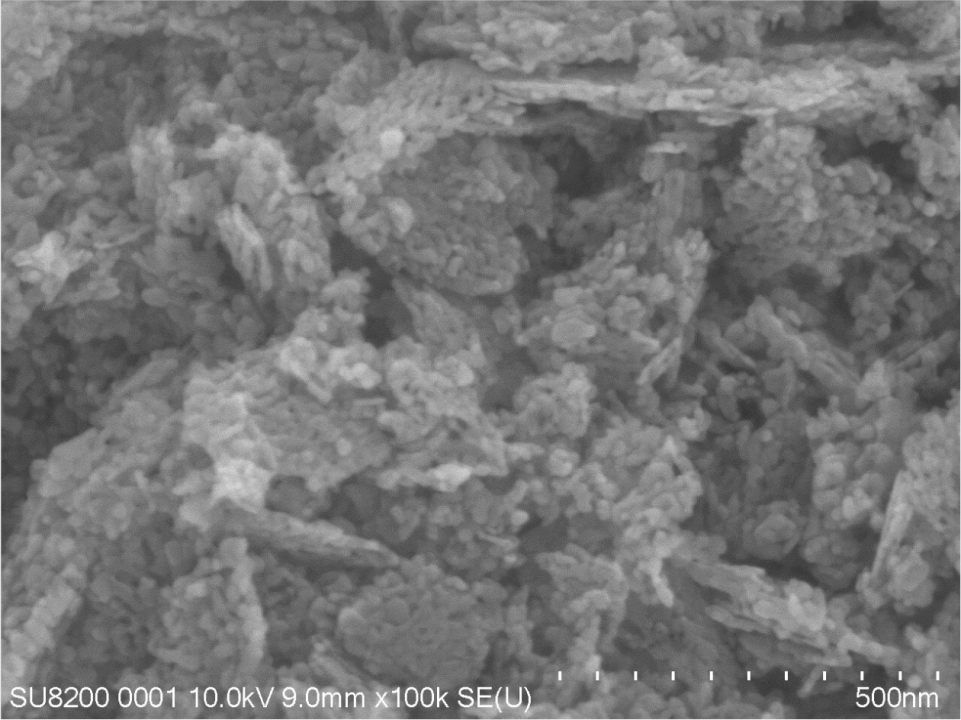

項目(Item) | 指標(biāo)(Specification) | |
外觀顏色 | 白色松散粉末 | |
氧化鋅Zinc Oxide（ZnO） w/% | ≥ | 96 |
電鏡平均粒徑（SEM Average Particle Size)）/nm | ≤ | 30 |
灼燒減量（loss on ignition） w/% | ≤ | 2 |
干燥減量(Water content) w/% | ≤ | 1 |
鉛(Pb)含量(ppm) | ≤ | 10 |
砷(As)含量(ppm) | ≤ | 3 |
鎘(Cd)含量(ppm) | ≤ | 5 |
汞(Hg)含量(ppm) | ≤ | 3 |
松散堆積密度 (g/cm3) | ≤ | 0.36 |
比表面積（specific surface area）(m2/g) | ≥ | 35 |
